大香蕉手机在线视频淬火零件的淬硬层深度一般应该如何选择？

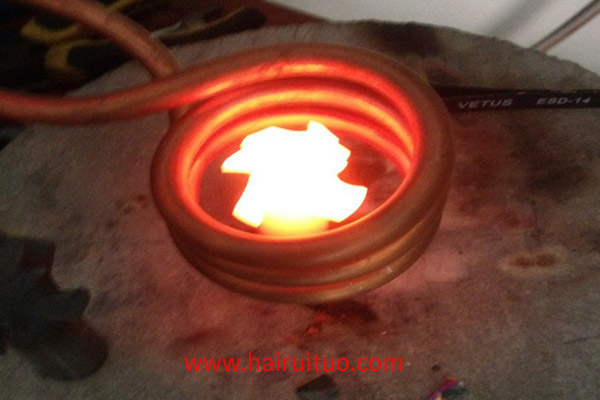

淬火层的深度一般取决于淬火零件的工作条件和使用中是否研磨。

1)摩擦条件下工作的零件，一般淬火层的深度为1.5~2.Omm，磨损后需要修理的，淬火层的深度为3~5mm。

受挤压和压力载荷的零件淬硬层深度应为4~5毫米。

三、冷轧辊淬硬层的深度应大于lOmm。

4)交变载荷淬火零件应力木过高时，有效淬火层深度可为零件直径的15010；高应力时，有效淬火层深度应大于直径的20%，以提高零件的疲劳强度。

轴肩或圆角处的淬硬层深度一般应大于1.5毫米。

六、受扭力的有台阶轴，其淬硬层必须在整个长度上连续，否则，由于台阶过渡处淬硬层中断，轴的扭转强度将低于未大香蕉手机在线视频淬火的轴。
